FOLD

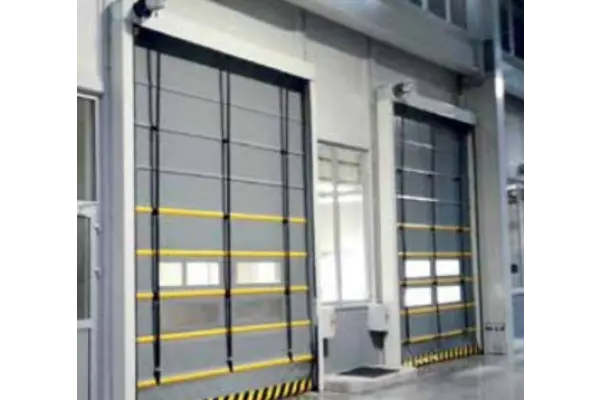

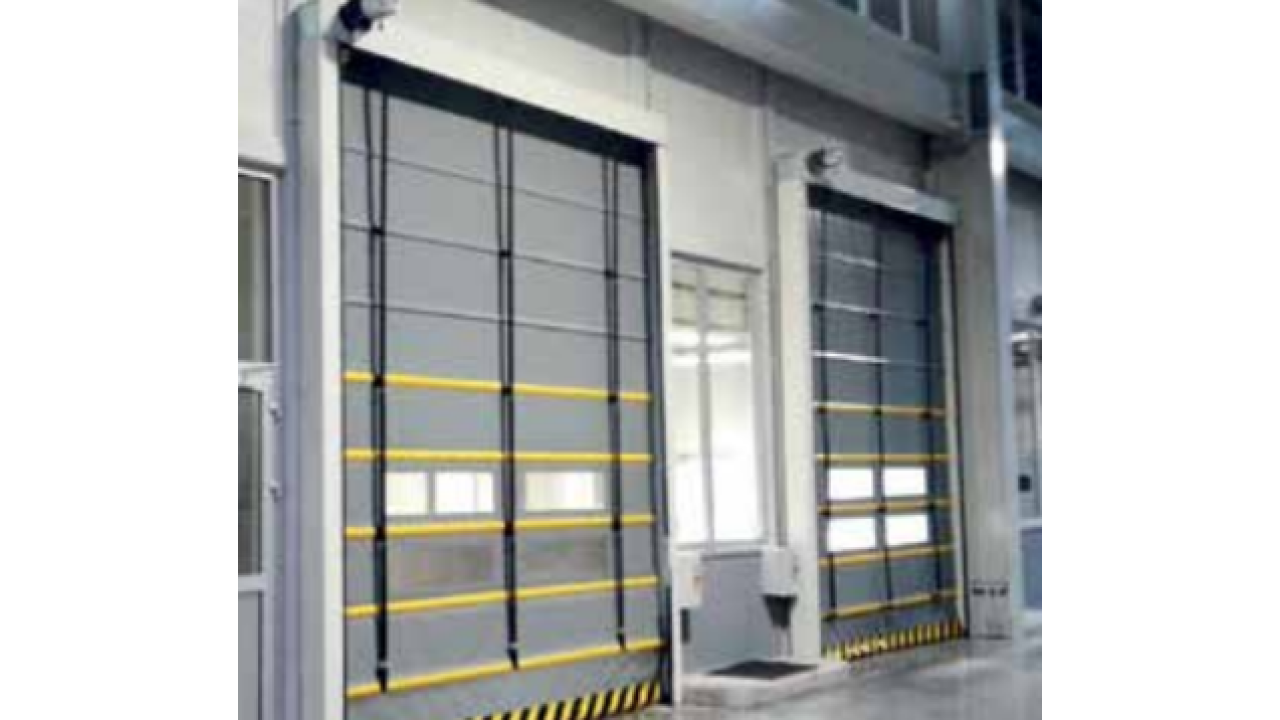

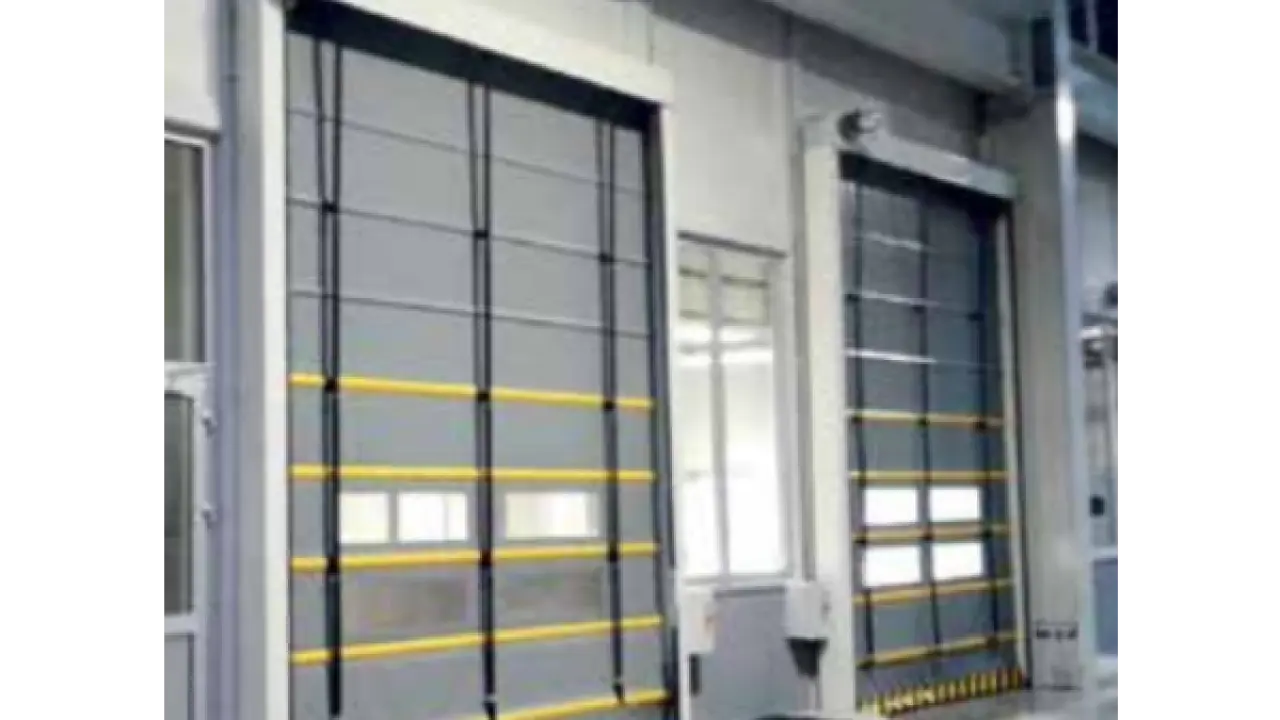

3N-FOLD katlanır tip hızlı PVC kapı, 900gr/m⊃2; PVC branda malzemesinden mamul, tek kat PVC brandanın cepleri içerisine Ø27x2mm. çelik borularla güçlendirilmiş yapıda, şaft üzerine sarılan kayışlar vasıtasıyla ile çalışan iki yanda bulunan galvanize edilmiş dikmelerin kılavuzlarında hareket eden, şafta bağlı olan redüktör ve buna bağlı olan motorun çalışması ile tek kat PVC perde aksamını güçlendirilmiş çelik borulara alttan yukarıya doğru çekmesi prensibiyle çalışan kapılardır.

TEKNİK ÖZELLİKLER

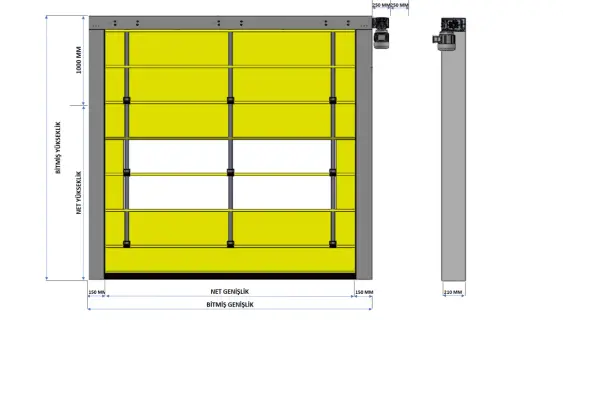

1. Kapı sağ sol kılavuzları; 170x210x170mm ölçülerinde uzunluğu kapı ölçülerine göre ayarlanmış, 1,5mm kalınlığında DX51DZ kalitesinde galvanize edilmiş sac dan, Kapıya uygun özel formlu olmalıdır.
2. Kapının Üst Grubu; 170x210x170mm ölçülerinde genişliği kapı ölçülerine göre ayarlanmış, 1,5mm kalınlığında DX51DZ kalitesinde galvanize edilmiş sac dan, içerisinde bulunan tambur taşıyıcı ve halat toplama sistemi, özel formlu lazer kesimli galvanize edilmiş 3mm sacdan yapılmış olmalıdır.
3. PVC branda; Tek kat branda dan mamul gizli çelik borularla güçlendirilmiş yapıda yapıştırması yapılmış, DIN ISO 2040, DIN ISO 2075, DIN EN 1876/2 1998 Standartlarında, EU 1935/2004 ve 10/2011 gıda standartlarına uygun fitalat içermeyen, 1100 dtex atkı, 1100 dtex çözgü, UV stabilizeli CE belgeli, 900 gr/m2 hidrolitik dirençli teknik tekstil olmalıdır. -30 +70 santigrat derece arası sıcaklık değerlerini deforme olmadan karşılamalıdır.
4. PVC branda; Gizli cepleri içerisinde kapı ölçülerinde göre St52 Ø27x2– Ø32x2,5mm. ölçülerinde kapının rüzgar direnci arttırıcı çelik borular olmalıdır.
5. Kapının; Kılavuz yüzeyinde rüzgar geçişini önleyici PVC branda malzemesinden mamul koruyucu fitiller olmalıdır.
6. Kapının; Gizli ceplerdeki çelik borular işle güçlendirilmiş yapıda tek kat branda yüzeyinde, rüzgar dayanım değerleri; 3 mt. genişliğe kadar 450Pa (80 km/h), 3,01 ila 4mt. genişlik aralığı için 400Pa (75km/h), 4,01 ila 5mt. genişlik aralığı için 350Pa(65km/h), 5,01ila7,5mt. genişlik aralığı için 300 Pa (50 km/h) arasındaki değerleri karşılayabilmelidir.
7. PVC branda; Üzerine uygulanacak olan şeffaf gözetleme pencereleri; EN 71-3 standardında, , EU 1935/2004 ve 10/2011 gıda standartlarına uygun fitalat içermeyen 1.5-2mm kalınlığında, -30 +70 santigrat derece arası sıcaklık değerlerini deforme olmadan karşılamalıdır.
8. Kapının Alt baza bölümü; Çift kat branda dan mamul bağlandığı yerde ki zemin bozukluklarını kapatacak şekilde yumuşak kum ya da epdm membran dolgu malzemesi dolgulu olacaktır.
9. Kapı kılavuzları yüzeyinde; IEC 60529 IP64 standardına uygun 1-10mt kapasiteli, -30 ile +70 santigrat derece arası çalışma koşullarında 5.000.000 kez çalışma kapasitesine sahip Reflektörlü emniyet fotoseli ve fotosel ile reflektörünü koruyacak PVC POM muhafazası olmalıdır.
10. Motor; Üç fazlı 230 - 400V AC IE3 sınıfı enerji verimliliği arttırılmış 0,75kw ile 4kw arasında kapı ölçülerine göre değişiklik ayarlanmalıdır.
11. Motor; Soğutma sistemi olmalıdır.
12. Motor freni; 0,2 ms tepki süreli 110V-220V olmalı ve fren boşaltma kolu ile manuel kapamaya müsaade
13. Kapının; monte edildiği yerin ölçüsüne göre kapı açılma hızı 45 mt./sn  ile 0,70mt./sn arasında olabilmelidir.
14. Redüktör üzerine yerleştirilen switch modül ile yukarı aşağı seviyesi, kapının duruş noktaları hassasiyeti
15. Switch sistemi; IP 51 (CEI EN 60529), EN 60947-5-1, CEI EN 60947-5-1 EN60529, CSA 22.2-14 standartlarına uygun -30 ile +70 santigrat derece arası çalışma koşullarında 2.000.000 kez çalışma kapasitesine sahip olmalıdır.
16. Kapının; kontrol panosu; EN ISO 12100 Makine güvenliği standartlarına uygun 30x40 plastik pano Hyundai, Lg şalt malzeme, V23 mikro kontrollü olmalıdır.
17. Kapının; kullanım  halindeyken elektrik devresini otomatik olarak  kesen bir  emniyet sistemine sahip olmalıdır.
18. Kapının panosu; LCD ekranlı, ya da benzeri ekrandan 380V Ac Kontrol panosu kapı ile birlikte sağlanmalıdır.
19. Kapının; Kontrol panosundan ayarlı Otomatik kapanma özelliği olmalıdır.
20. Kapının; Kontrol panosundan ayarlı Motor çalışma süresi
21. Kapının; Kontrol panosu üzerinden açma-kapama ve durdurma yapılabilmelidir.
22. Kapının; Kontrol panosunun üzerindeki kontrollerin haricinde aşağı ve yukarı tuşları olan butonu olmalıdır.
23. Kapının; Kontrol panosu üzerinde ACİL DURDURMA butonu olmalıdır.
24. Kapının; Hava kilidi sistemi pano üzerinde entegre olmalıdır.
25. Kapının; Kontrol panosu üzerinde üretim tarihi, seri numarası, imalat ölçülerini içeren tanıtım etiketi olmalıdır.
