TERMROLL

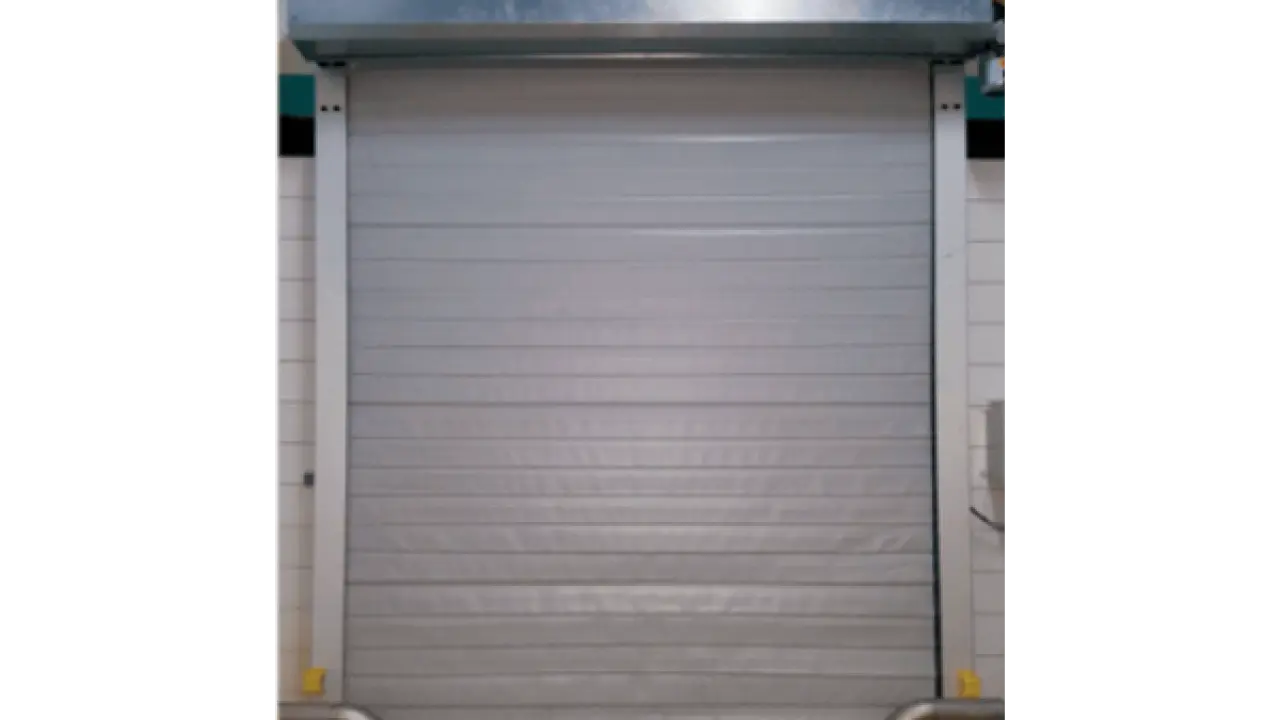

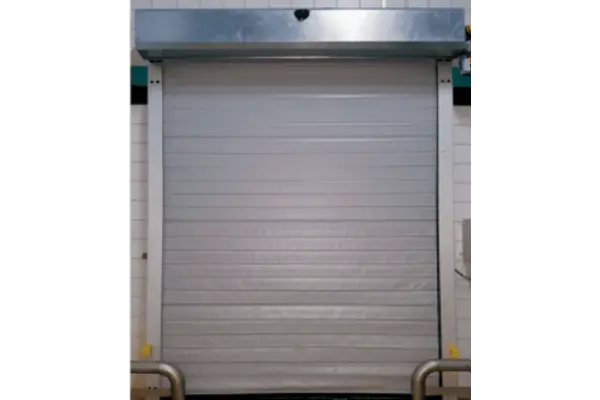

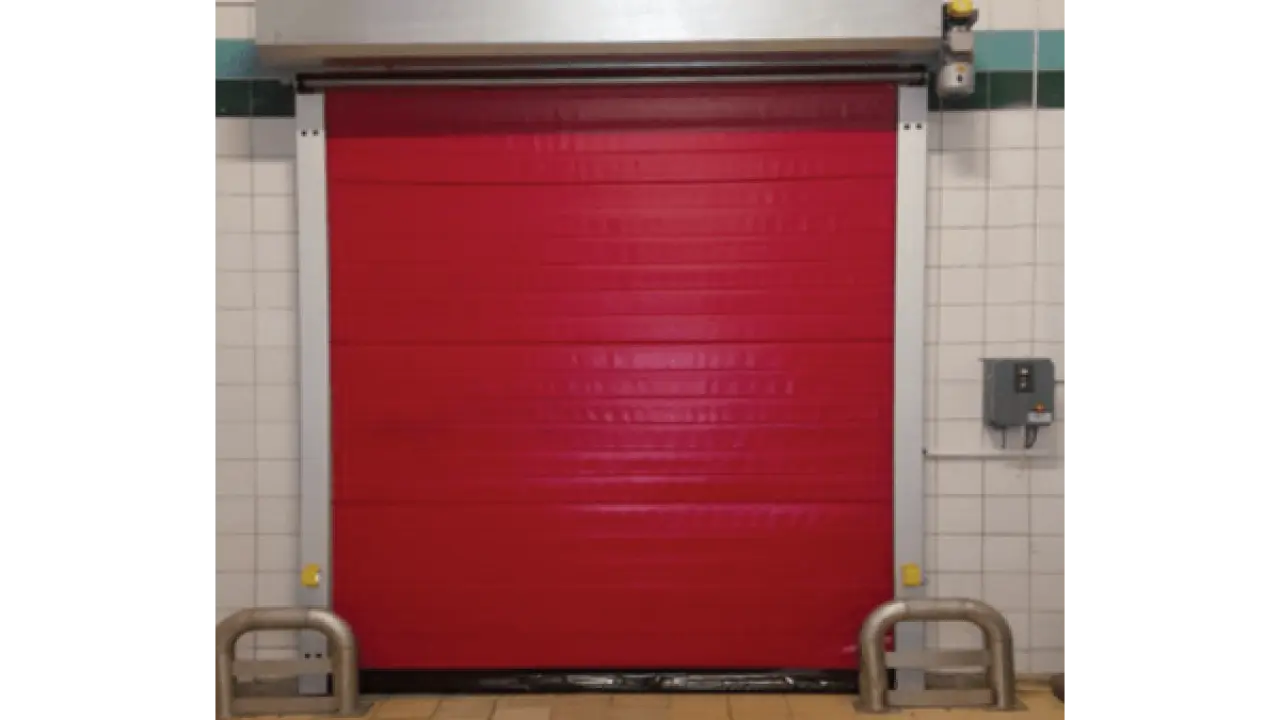

3N-TERMROLL Sarmal tip Isı yalıtımlı levhaları  hızlı PVC kapı, Her iki taraf da 900gr/m⊃2; PVC branda malzemesinden mamul, arası 13mm poliüretan dolgu malzemesi ve PVC branda içerisine gizlenmiş çelik mil sıraları ile güçlendirilmiş yapıda, bir tambura sarılması ile çalışan iki yanda bulunan galvaniz dikmelerin kılavuzlarında hareket eden, şafta bağlı olan redüktör ve buna bağlı olan motorun çalışması ile epoksi boyalı çelik tambur üzerine çift kat PVC perde aksamını ve poliüretan dolgulu malzemeyi  alttan yukarıya doğru çekmesi prensibiyle çalışan kapılardır.

TEKNİK ÖZELLİKLER

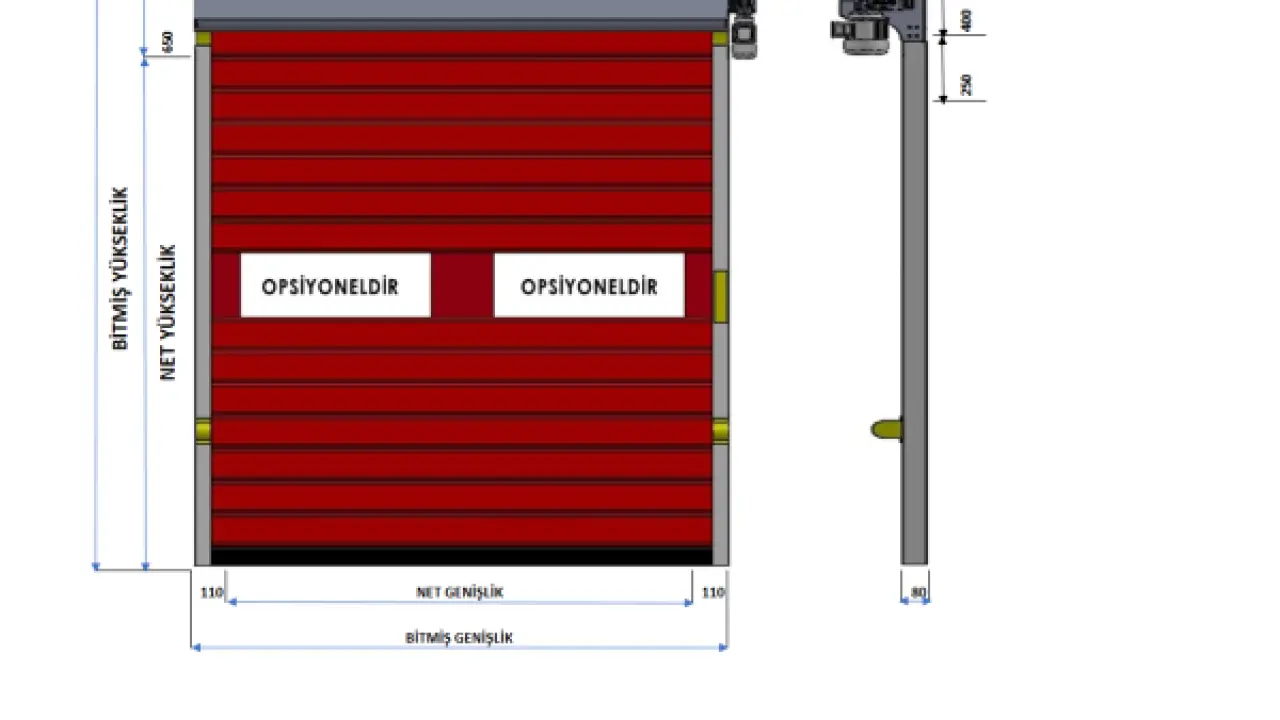

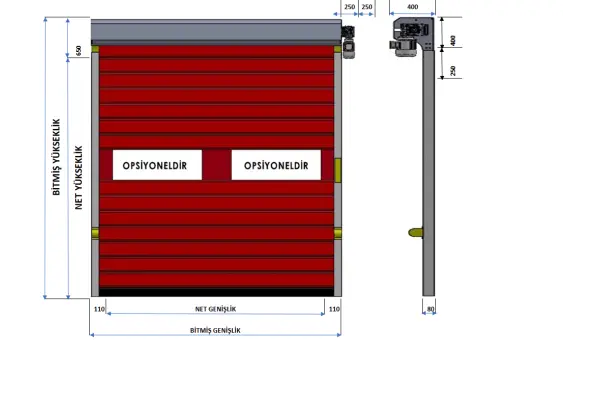

1. Kapı sağ sol kılavuzları; 80x110mm ölçülerinde uzunluğu kapı ölçülerine göre ayarlanmış, 1,5mm kalınlığında DX51DZ kalitesinde galvanize edilmiş sac dan, Kapıya uygun özel formlu olmalıdır.
2. Kapının Tamburu; Epoksi boyalı Ø115mm ölçüsünde salgısız ST52 çelik ve uç kısımları Ø25 ölçüsünde redüktör e uygun ölçüde balansı alınmış olmalıdır.
3. Kapının; Çift kat uygulanan PVC Branda cepleri içerisine istenilen ısı değerlerini ve diğer teknik özellikleri el de etmek için; 13mm kalınlığında kapıya göre ölçülendirilmiş N4 7000 ısı değerlerini karşılayabilen 0,035 iletkenlik değerine sahip -30 ile +70 santigrat derece arası deforme olmadan görevini yerine getirebilen D1 sınıfı alev yürümez özelliğe sahip poliüretan dolgu malzemesi kullanılmalıdır.
4. PVC branda DIN ISO 2040, DIN ISO 2075, DIN EN 1876/2 1998 Standartlarında, EU 1935/2004 ve 10/2011 gıda standartlarına uygun fitalat içermeyen, 1100 dtex atkı, 1100 dtex çözgü, Antibakteriyel ve UV stabilizeli CE belgeli, 900 gr/m2 hidrolitik dirençli teknik tekstil olmalıdır.
5. Kapının; Kılavuz içerisinden çıkmamasını sağlayan koruma muhafazası olmalıdır. Koruma muhafazası PVC ve POM malzemeden mamul -30 +70 santigrat derece arası deforme olmayan D1 sınıfı alev yürütmez malzemeden üretilmiş olmalıdır.
6. Kapının; Tambur PVC sarım bölümü; PVC brandayı muhafaza altına alacak şekilde 1,0 kalınlığında form verilmiş DX51DZ kalite galvanize sac ile kapaklı olmalıdır.
7. Kapının tambur taşıyıcı yan sac bayrakları; ST52 kalite kapı ölçülerine göre 3-5 mm. kalınlığında lazer kesimli, galvanize edilmiş olmalıdır.
8. PVC branda içerisine gizlenmiş; ST52 10x20x2 kutu profil yada Ck45 Ø15mm. çelik mil ile sarmal ölçüsüne güçlendirilmiş olmalıdır.
9. Kapı kılavuzlarına; PVC ve EPDM den malzemeden mamul rüzgar geçişini önleyici -30 +70 santigrat derece arası deforme olmayan D1 sınıfı alev yürütmez malzemeden üretilmiş fitiller monte edilmelidir.
10. PVC branda; Üzerine uygulanacak olan şeffaf gözetleme pencereleri; EN 71-3 standardında, , EU 1935/2004 ve 10/2011 gıda standartlarına uygun fitalat içermeyen 1.5-2mm kalınlığında, -30 +70 santigrat derece arası sıcaklık değerlerini deforme olmadan karşılamalıdır.
11. Kapının Alt baza bölümü; Çift kat branda dan mamul bağlandığı yerde ki zemin bozukluklarını kapatacak şekilde yumuşak kum ya da epdm membran dolgu malzemesi dolgulu olacaktır.
12. Kapının rüzgar dayanımı; Montaj yapıldığı yere göre EN 12426, EN 12425, EN 12424 standartlarına Class 1,2,3 değerlerini karşılamalıdır.
13. Kapı kılavuzları yüzeyinde; IEC 60529 IP64 standardına uygun 1-10mt kapasiteli, -30 ile +70 santigrat derece arası çalışma koşullarında 5.000.000 kez çalışma kapasitesine sahip Reflektörlü emniyet fotoseli ve fotosel ile reflektörünü koruyacak PVC POM muhafazası olmalıdır.
14. Motor; Üç fazlı 230 - 400V AC IE3 sınıfı enerji verimliliği arttırılmış 0,75kw ile 2,2kw arasında kapı ölçülerine göre değişiklik ayarlanmalıdır.
15. Motor; Soğutma sistemi olmalıdır.
16. Motor freni; 0,2 ms tepki süreli 110V-220V olmalı ve fren boşaltma kolu ile manuel kapamaya müsaade
17. Kapının; monte edildiği yerin ölçüsüne göre kapı açılma hızı 60 mt./sn  ile 0,70mt./sn arasında olabilmelidir.
18. Redüktör üzerine yerleştirilen switch modül ile yukarı aşağı seviyesi, kapının duruş noktaları hassasiyeti
19. Swich sistemi; IP 51 (CEI EN 60529), EN 60947-5-1, CEI EN 60947-5-1 EN60529, CSA 22.2-14 standartlarına uygun -30 ile +70 santigrat derece arası çalışma koşullarında 2.000.000 kez çalışma kapasitesine sahip olmalıdır.
20. Kapının; kontrol panosu; EN ISO 12100 Makine güvenliği standartlarına uygun 30x40 plastik pano Hyundai, Lg şalt malzeme, V23 mikro kontrollü olmalıdır.
21. Kapının; kullanım  halindeyken  elektrik devresini otomatik  olarak  kesen bir  emniyet sistemine sahip olmalıdır.
22. Kapının panosu; LCD ekranlı, ya da benzeri ekrandan 380V Ac Kontrol panosu kapı ile birlikte sağlanmalıdır.
23. Kapının; Kontrol panosundan ayarlı Otomatik kapanma özelliği olmalıdır.
24. Kapının; Kontrol panosundan ayarlı Motor çalışma süresi
25. Kapının; Kontrol panosu üzerinden açma-kapama ve durdurma yapılabilmelidir.
26. Kapının; Kontrol panosunun üzerindeki kontrollerin haricinde aşağı ve yukarı tuşları olan butonu olmalıdır.
27. Kapının; Kontrol panosu üzerinde ACİL DURDURMA butonu olmalıdır.
28. Kapının; Hava kilidi sistemi pano üzerinde entegre olmalıdır.
29. Kapının; Kontrol panosu üzerinde üretim tarihi, seri numarası, imalat ölçülerini içeren tanıtım etiketi olmalıdır.
